一、化粪池(Septic tank)简介:
化粪池是一种由西方人最早发明的适合家庭使用的小型污水处理系统构筑物。化粪池的基本工作原理是这样的:当家庭生活中的污水,进入化粪池时,细菌会对污水中的污物进行无氧分解,并会使固体废物体积减少,污水经过沉淀以后再排出,经过这样处理以后,水质污染程度就会降低。
在美国乡下,由于住宅太分散,一般不建设统一的自来水管道和污水管道。解决给水排水的办法:一是,每户打一口水井,用电脑控制向水箱注水(变频压力罐供水)。水质需经化验,如需适当处理水质的,由居民购买指定的清水剂,每月向水箱投放一次;二是,每户建设一个较深的污水井(化粪池),在污水井顶端,距地面约20公分处,铺设通向草地四面八方的地下水管,管上有许多小孔。井内(化粪池)的固体或半固体物质,沉淀井(池)底,污水增多,达到离地下20公分时,就顺着水管的小孔,渗透到四周草地的地下,经过这样处理以后,既“消化”了污水,又起到灌溉草地的作用。但是在居民相对密集的地方,例如镇政府的所在地,则采取集中供水和处理污水的办法,并埋设统一的自来水管和污水管道。
不可否认的事实是:西方人最早发明的“自来水”和“化粪池”,这两样东西,对延长人类的生存寿命确实起到了非常重要的作用。
二、挑选部分图例简介

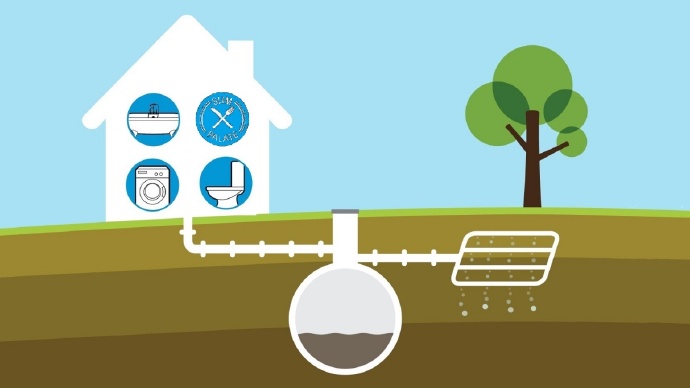

家庭里面,厨房内部产生的污水、浴室内部产生的污水、洗衣间内部产生的污水、卫生间内部产生的污水,统一排放到室外地面下埋设的“化粪池”中,经过无氧分解,或者叫“厌氧发酵”(即,隔绝氧气的发酵)处理,再排放到室外地面上埋设的渗滤管网中,向附近土壤中渗透进行自然排放。

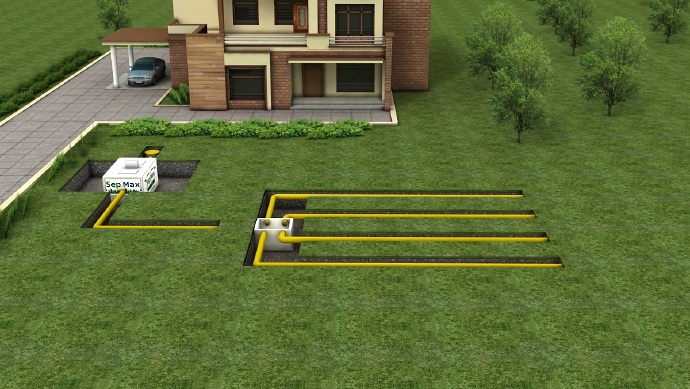

室内污水,首先统一排放到室外的“化粪池”中,然后经过“化粪池”处理的污水,再统一进入到渗滤管网中,靠蒸发或者向下渗透自然处理掉这些污水。

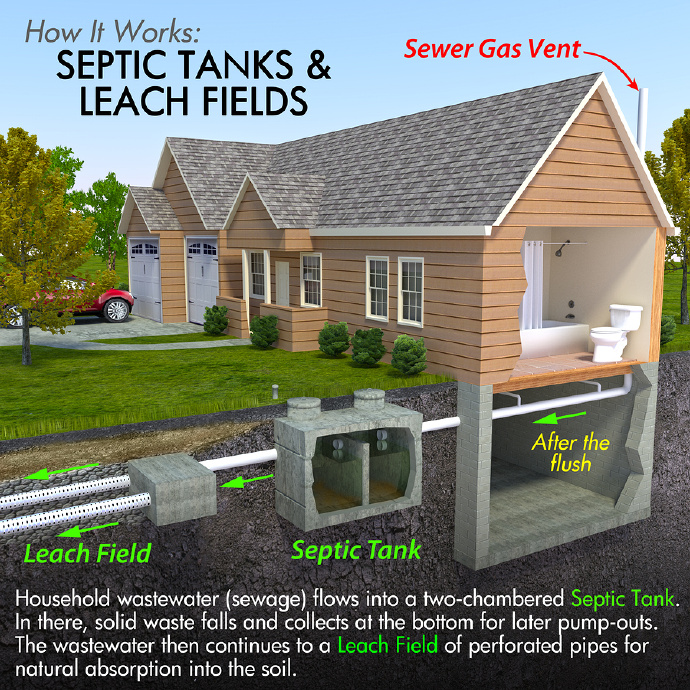

How It works: SEPTIC TANKS & LEACH FIELDS
工作原理:化粪池和渗滤场地
Sewer Gas Vent
下水道中的燃气排放
(特别说明——
近些年来,国内某些住宅小区中,曾发生过节假日期间,由于人们燃放鞭炮,导致化粪池中产生的“沼气”发生爆炸,造成有人员伤亡的情况发生,因而对化粪池中容易产生可燃气体——沼气这方面,需要引起人们特别的关注。)
After the flush
冲洗后
Septic Tank
化粪池
Leach Field
渗滤场地
Household wastewater(sewage) flows into a two-chambered Septic Tank.
生活废水(污水)流入两仓(两格)化粪池。
In there, solid waste falls and collects at the bottom for later pump-outs.
在那里,固体废物落下,并收集在底部,将来使用抽水泵吸出。
The wastewater then continues to a Leach Field of perforated pipes for natural absorption into the soil.
污水继续排流到穿孔管渗滤场地靠自然吸收进入土壤中。

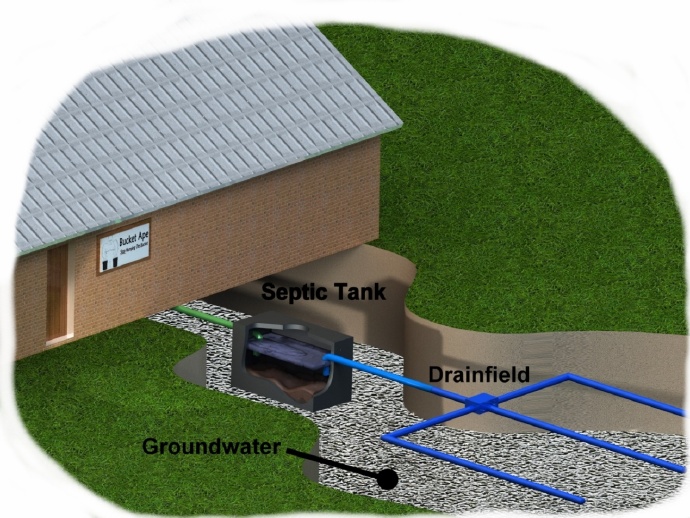

Septic Tank
化粪池
Drainfield
排水场地
Groundwater
地下水

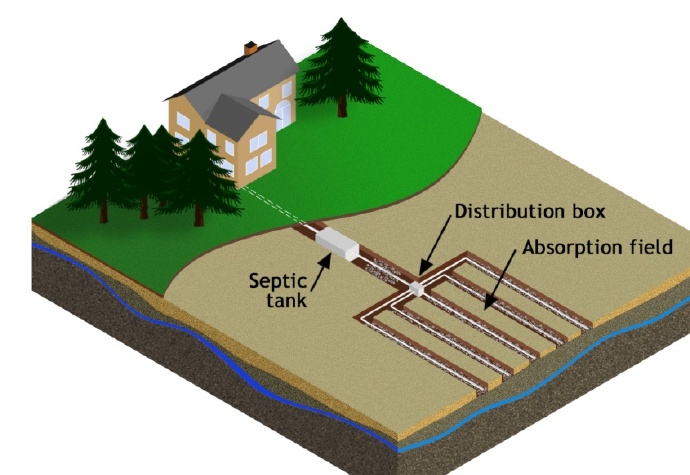

Septic Tank
化粪池
Distribution box
分流箱
Absorption field
吸收场地

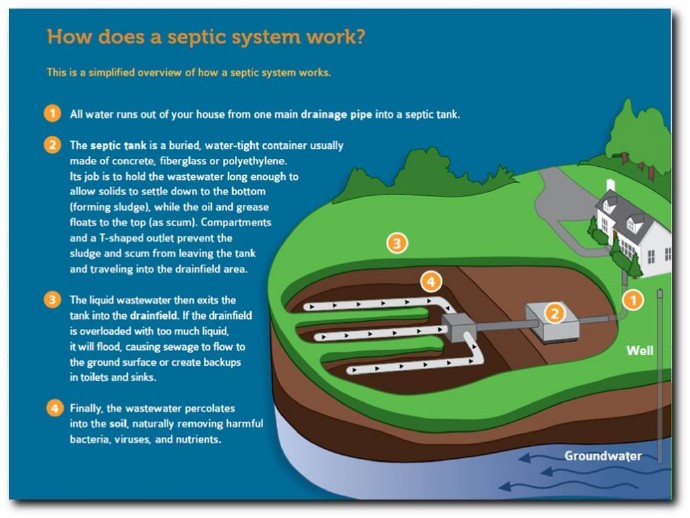

How does a septic system work?
一套化粪池系统是如何工作的?
1、All water runs of your house from one main drainage pipe into a septic tank.
家庭所有的污水经过一条主排水管道统一进入化粪池中
2、The septic tank is a buried, water-tight container usually made of concrete, fiberglass or polyethylene.
化粪池是一种埋在地下,通常由混凝土(RC)、玻璃纤维(GF)或聚乙烯(PE = Polyethylene)制成的密封容器。
特别补充:在日本等地,化粪池一般常用玻璃纤维增强塑料(FRP)材料来进行制造。玻璃纤维增强塑料(FRP),是一种品种繁多,性能各别,用途广泛的复合材料。它是由合成树脂和玻璃纤维经复合工艺制作而成的一种功能型的新型材料。
Its job is to hold the wastewater long enough to allow solids to settle down to the bottom(forming sludge), while the oil and grease floats the top(as scum).
它的作用是保持足够长时间的水,使固体沉淀到底部(形成污泥),而油脂漂浮在水面上(浮渣)。
Compartments and a T-shaped outlet prevent the sludge and scum from leaving the tank and traveling into the drainfield area.
化粪池仓格出水口,安装T型口,防止污泥和浮渣离开化粪池进入渗滤区域。
3、The liquid wastewater then exits the tank into the drainfield. If the drainfield is overloaded with too much liquid, it will flood, causing sewage to flow to the ground surface or create backups in toilets and sinks.
液体废水流出化粪池排放到渗滤区域。如果渗滤排放区域超出过多的液体,它将会淹没,导致污水流到地面上,可以创建备用的厕所和水池。
4、Finally, the wastewater percolates into the soil, naturally removing harmful bacteria, viruses, and nutrients.
最后,将废水渗滤进入土壤,自然除去有害细菌、病毒和营养物质。

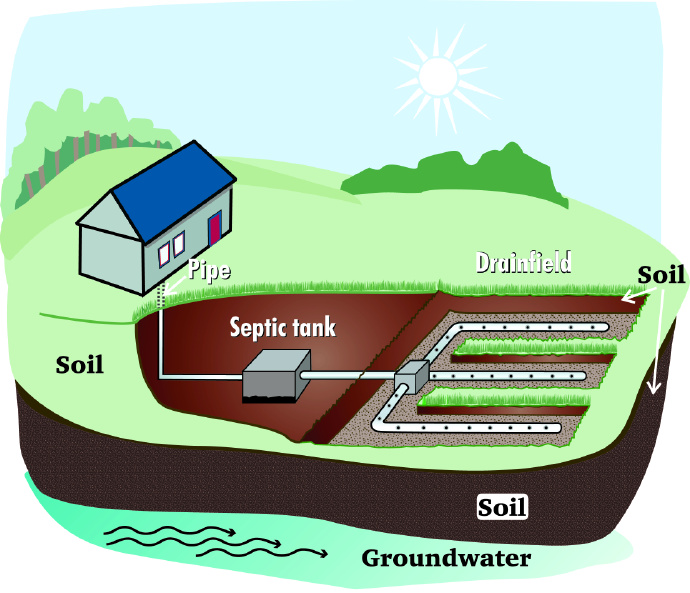

well
水井
Groundwater
地下水
Soil
土壤
Pipe
排水管
Septic tank
化粪池
Drainfield
渗滤场地
Groundwater
地下水

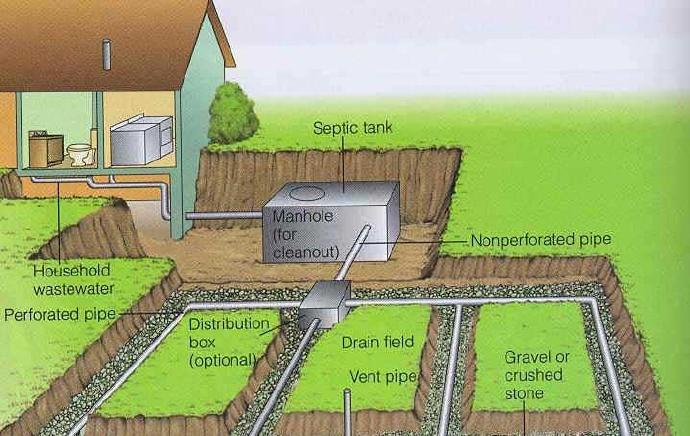

Household wastewater
生活废水
Septic tank
化粪池
Manhole(for cleanout)
检查孔(用于清洗)
Nonperforated pipe
无孔管
Distribution box(optional)
分流箱(可选)
Perforated pipe
多孔管
Vent pipe
排气管
Gravel or crushed stone
砾石或碎石

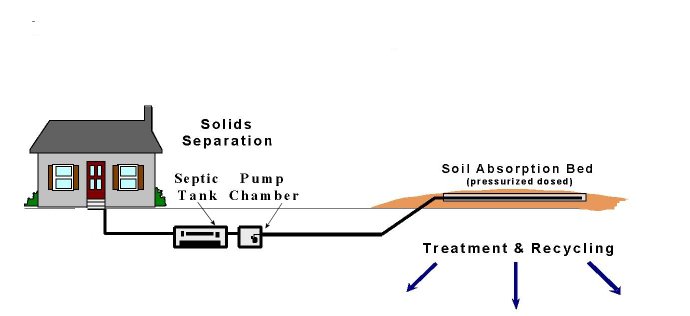

Solids separation
固体分离
Septic tank
化粪池

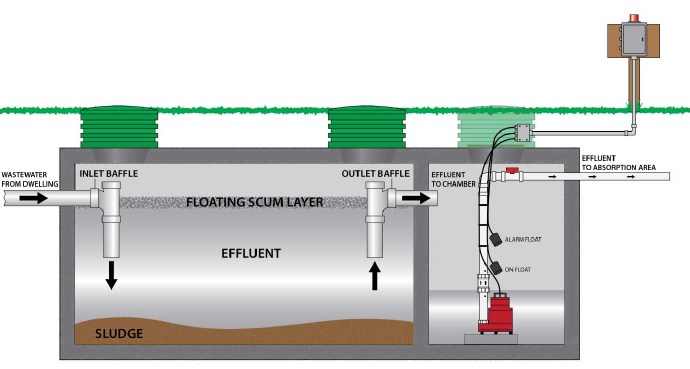

Pump Chamber
抽水泵仓格
Soil Absorption Bed(pressurized dosed)
土壤吸附床(加压剂量)
Treatment & Recycling
处理和回收利用
Septic Tank
化粪池

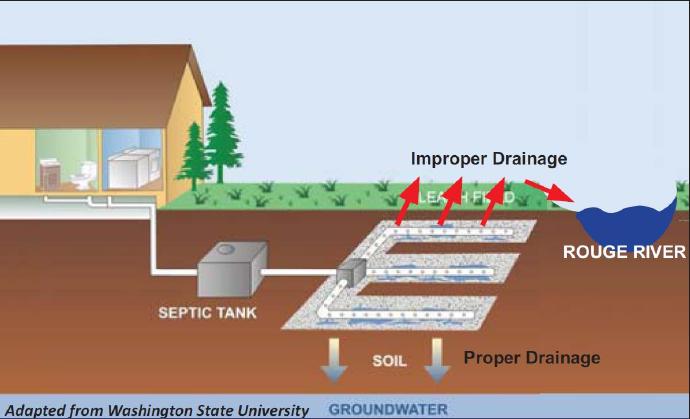

Improper Drainage
不合适的排水(方式)
RUGE RIVER
鲁日河
Proper Drainage
合适的排水(方式)
SOIL
土壤
GROUNDWATER
地下水

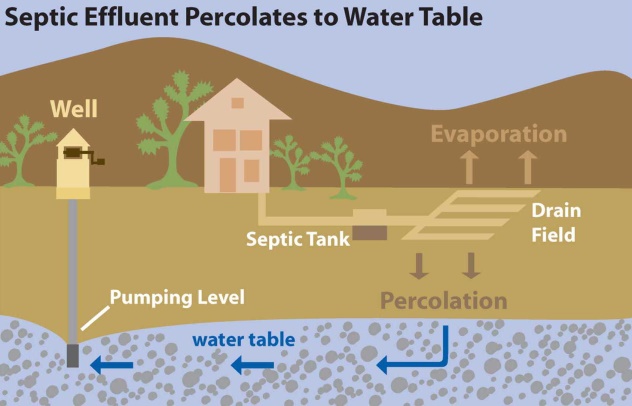

Well
水井
Pumping Level
水泵抽水水位
Water table
地下水位
Septic Tank
化粪池
Evaporation
蒸发
Percolation
渗滤
Drain Field
渗滤场地

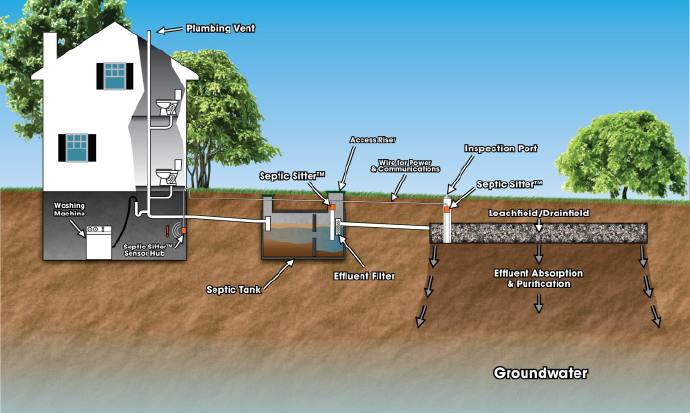

Plumbing Vent
通风管
Washing machine
洗衣机
Septic Sitter TM sensor Hub
化粪池管家(商标) 传感器集线器
Septic Tank
化粪池
Septic Sitter TM
化粪池管家(商标)
Access Riser
检查口
Effluent Filter
污水过滤器
Wire for Power & Communications
电力以及通讯线缆
Inspection Port
检查口
Septic Sitter TM
化粪池管家(商标)
Leachfield / Drainfield
过滤场地 / 渗滤场地
Effluent Absorption & Purification
出水吸收和净化
Groundwater
地下水

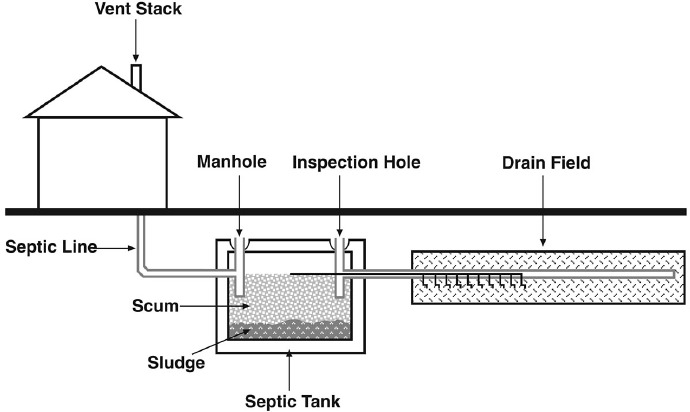

Vent Stack
排气管
Septic Line
污水管线
Manhole
检查孔
Inspection Hole
检查孔

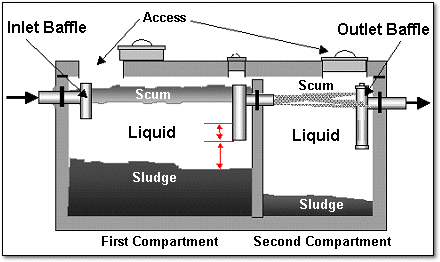

Scum
浮渣
Sludge
污泥
Septic Tank
化粪池
Drain Field
渗滤场地

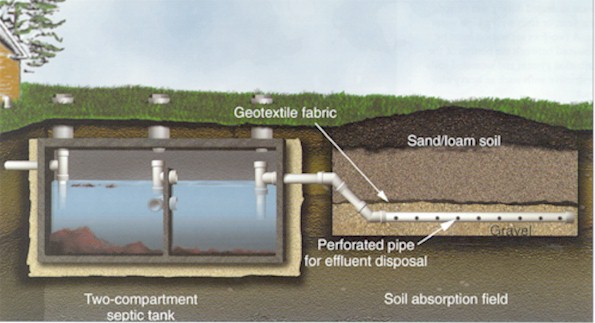

Two-compartment septic tank
两仓格化粪池
Sand / loam soil
砂土 / 壤质土
Geotextile fabric
土工布
Perforated pipe for effluent disposal
穿孔管废水处理
Gravel
砾石
Soil absorption field
土壤吸收场

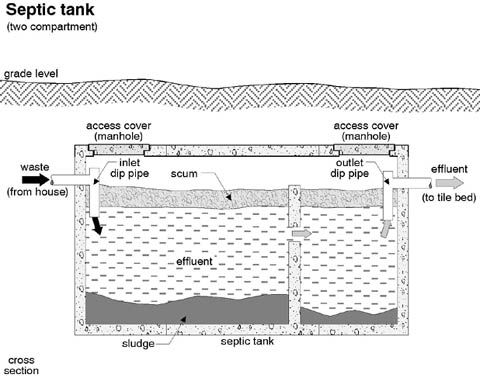

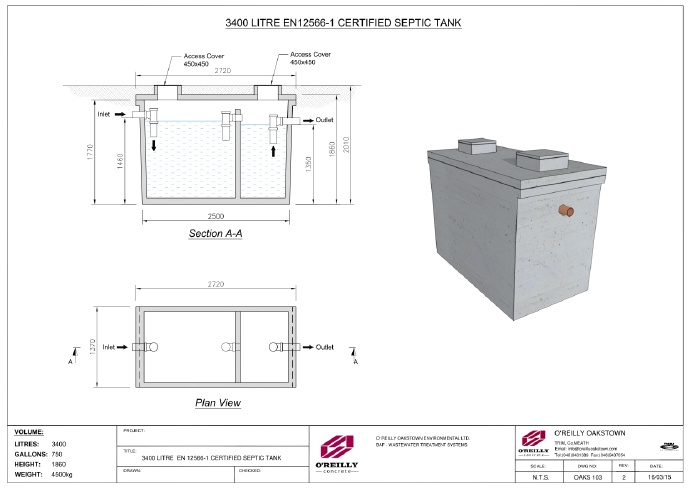

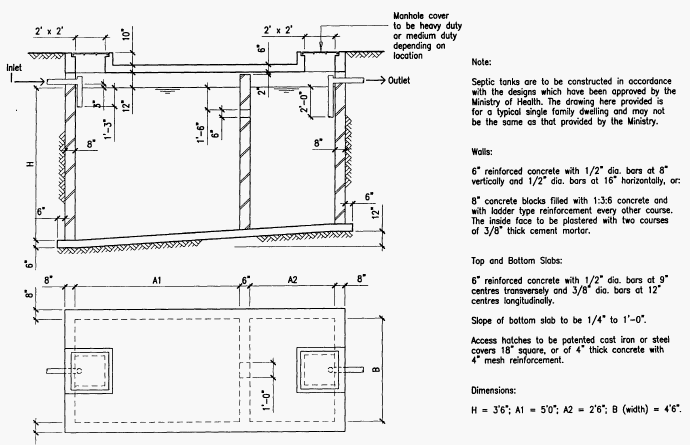

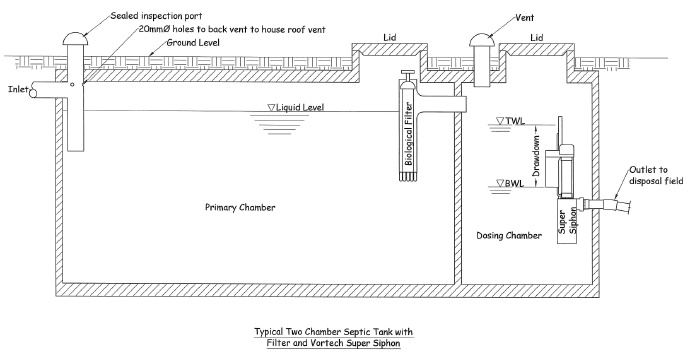

部分两仓格的化粪池的外观形状、组成以及尺寸一瞥 ——

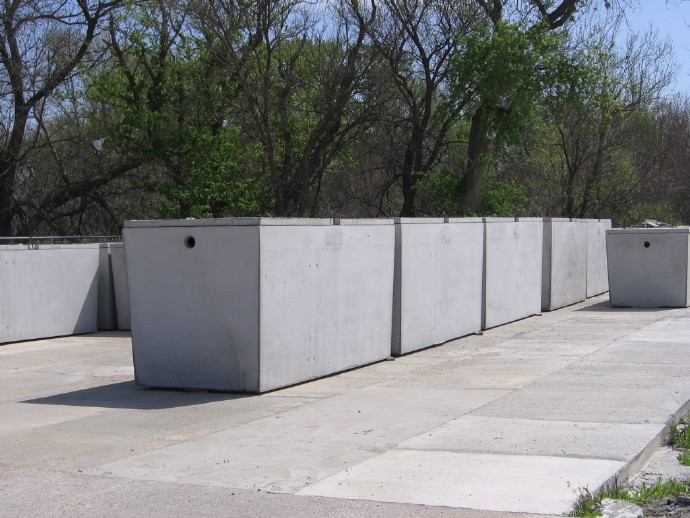

预制钢筋混凝土化粪池一瞥 ——

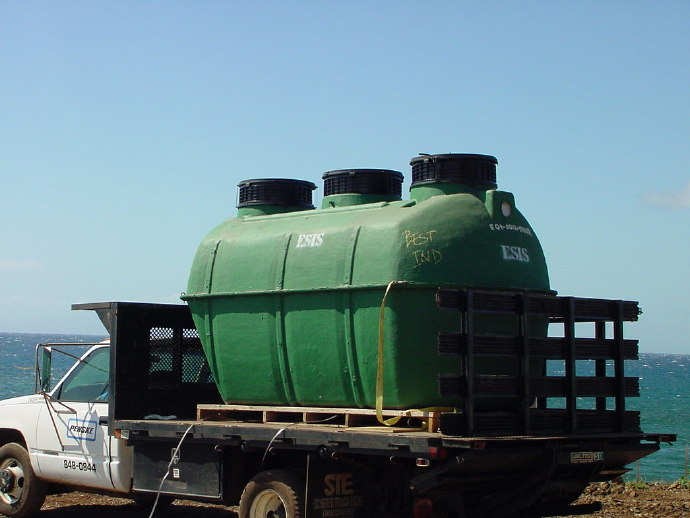

使用“玻璃纤维增强塑料FRP”材料制造的化粪池一瞥 ——

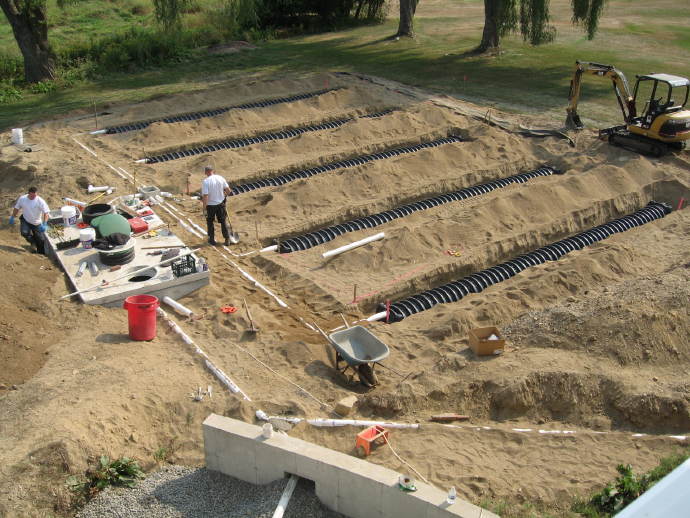

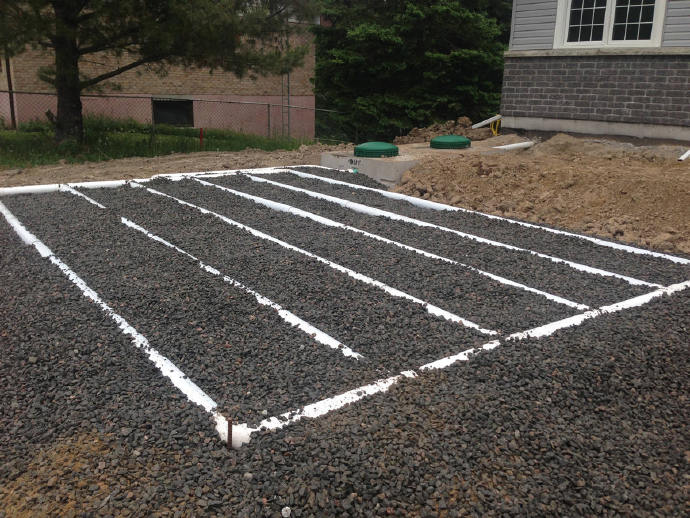

与化粪池配套的渗滤管网一瞥 ——

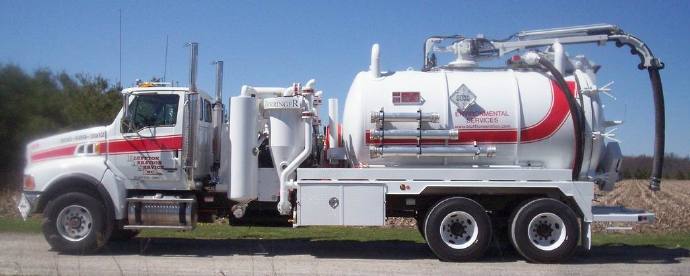

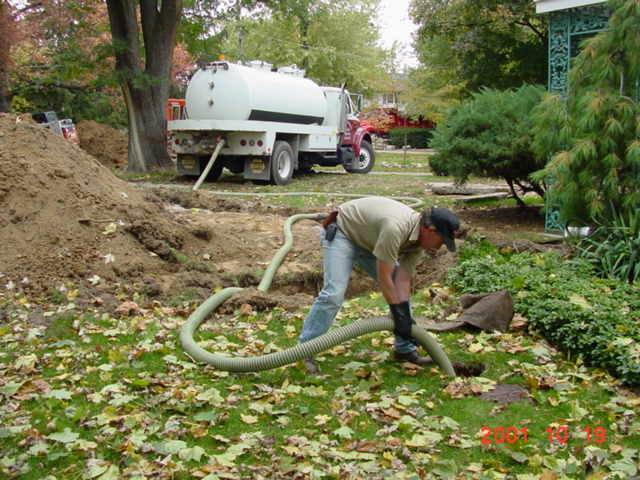

化粪池需要定期清理维护管理 ——
